통기장치

통기장치 제품선정

BREATHER VALVE

①Metal touch구조(Disc, Seat)가 표준

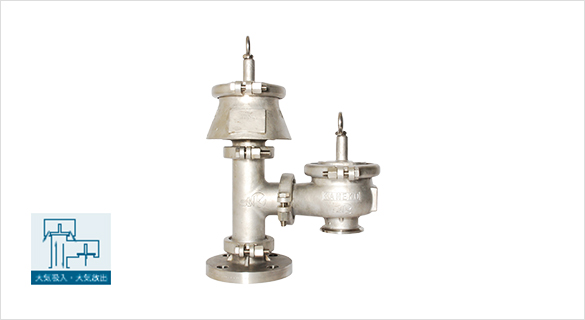

KN1
KN1

표준형 Breather Valve 입니다. 탱크 내 증기를 대기로 방출하여,
대기를 그대로 탱크에 흡입하는 경우에 사용됩니다.

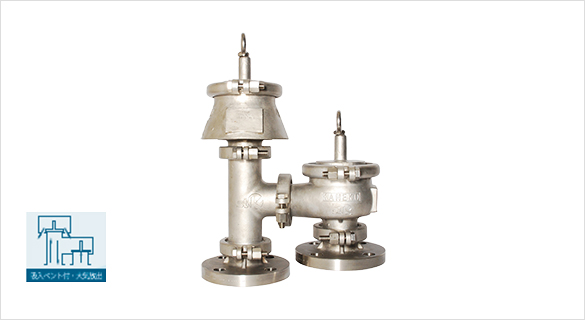

KN2
KN2

흡입측에 배관 가능한 Breather Valve입니다.
탱크 내 기층부에 질소 등을 Seal 하는 경우에 사용됩니다.

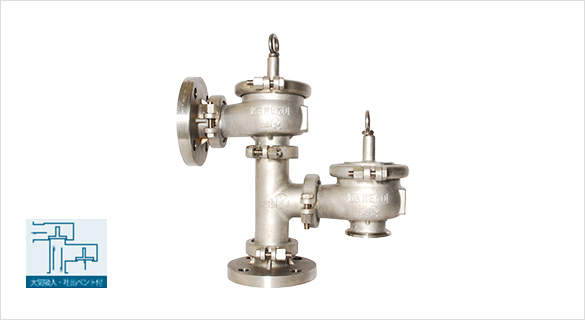

KN3
KN3

토출측에 배관 가능한 Breather Valve입니다.
증기가 악취 혹은 가연성인 경우에 사용됩니다.

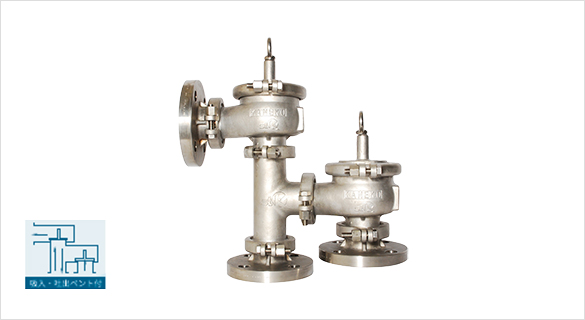

KN4
KN4

토출측, 흡입측 양쪽에 배관 가능한 Breather Valve입니다.
KN2, KN3양쪽의 특징을 가지고 있습니다.

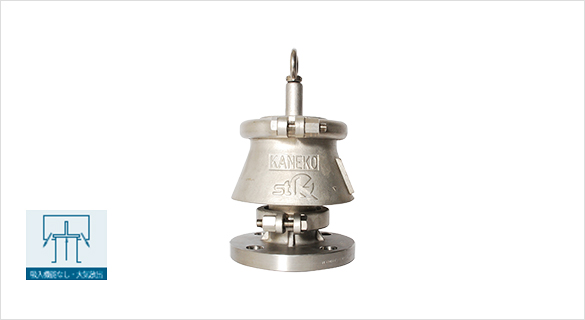

KN5
KN5

대기를 방출하는 타입의 Pressure Relief Valve입니다.
*흡입 기능은 없습니다

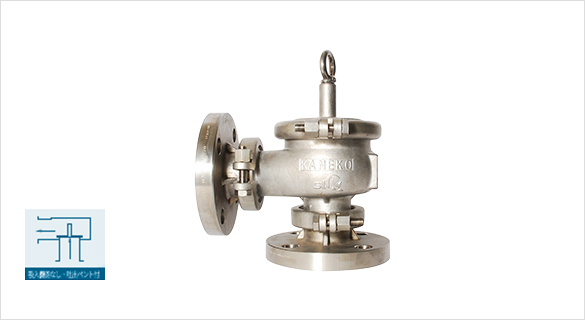

KN6
KN6

토출 배관이 가능한 Pressure Relief Valve입니다.
*흡입 기능은 없습니다

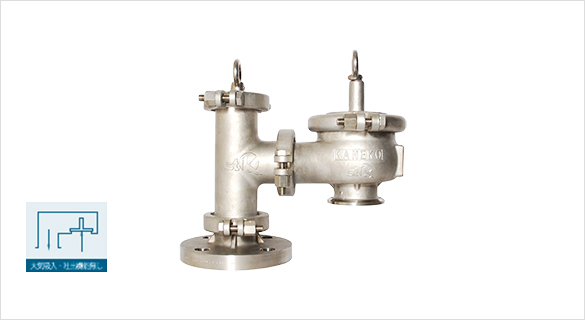

KN7
KN7

대기를 흡입하는 타입의 Vacuum Relief Valve입니다.
*토출 기능은 없습니다

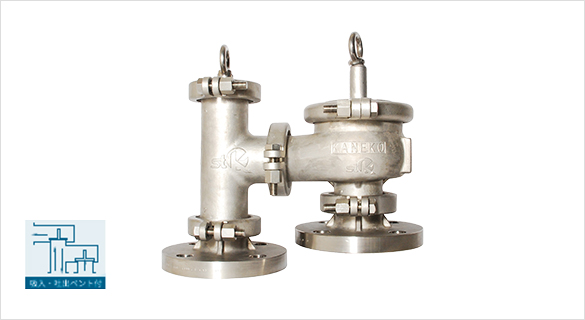

KN8
KN8

흡입측에 배관이 가능한 타입의 Vacuum Relief Valve입니다.
*토출 기능은 없습니다

② 필요 통기량

탱크의 압력을 적절히 컨트롤 하기 위하여, 탱크 용량, 탱크 내용물의 인화점, 탱크내부로의 유입량, 방출량등을 각각의 수치에 따라 필요한 통기량을 산출한다. (API2000, JIS B8501, KS B6225)

③ 작동 개시 압력의 결정

탱크의 강도, 설계압력이나 구조 등을 고려하여, 토출측, 흡입측의 작동개시압력의 결정이 필요하며, 탱크의 설계압력 이하에서 필요한 통기량을 확보할 수 있도록 고려하여 결정한다.
또한, Vent가 달린 Breather Valve의 경우에는, 흡입측 배관으로부터의 공급압력, 토출측 배관의 압력을 고려하여, Disc설정압력 결정이 필요하다.

한국 메이커 당사 제품
설정압력(min) 20~22mmH20 0.2kPa(약20mmH2O)
※0.15kPa실적 있음
④ 구경의 결정

결정된 작동개시압력과 필요 통기량에 따라 유량표를 확인하고 필요 통기량을 만족시킬 수 있는 구경의 통기장치를 선정한다.

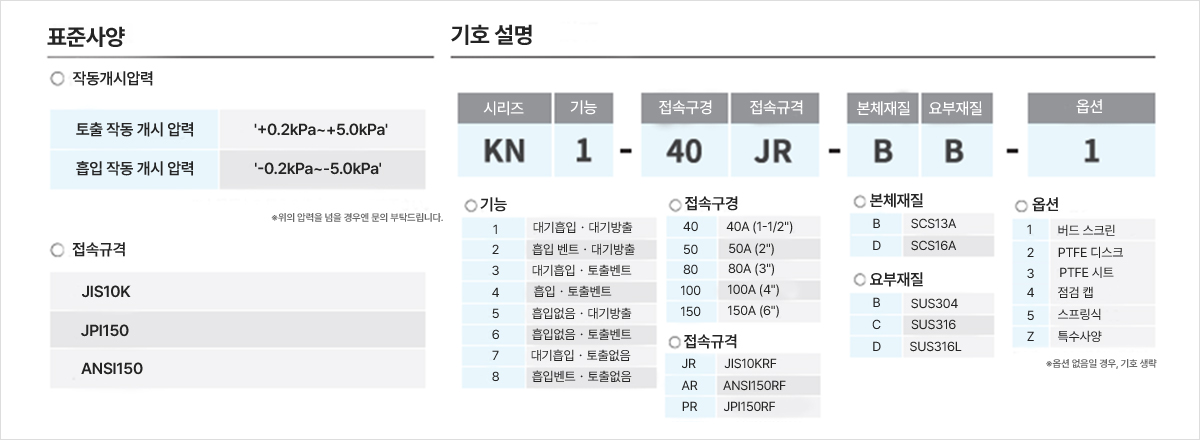

⑤ 그 외 사양

- 접속 규격 :JIS10K、ANSI150、JPI150
- 재질
   본체 :SCS13A、SCS16A 등
   핵심부(Disc, Seat):SUS304、SUS316、SUS316L

GAS SEAL UNIT

① 설정압력

Gas Seal Unit의 설정압력은 Breather Valve의 토출측 작동과 간섭하지 않도록 토출측 작동개시압력의 1/2까지로 할것.
(Breather Valve의 작동 정지 압력은 작동개시압력의 72%, Gas Seal Unit의 작동압력은 ±20%)

타사 메이커 당사 제품
설정압력(min) 30mmW.C
25mmH2O
0.1kPa
(약10mmH2O)
② 필요 유량

Gas Seal Unit의 필요량은 탱크 통기량 산정법에 따라 계산한 흡입측의 필요 통기량 이상으로 하여, Breather Valve의 토출측의 유량의 3/4이내로 할 것.
탱크에 필요한 질소량을 확보하기 위해서는, 공급하는 질소의 압력은 0.1~0.7MPa가 필요한데, 만일 Gas Seal Unit에 이물질 혼입 등에 의한 작동불량 시에 탱크 내부에 고압의 질소가스가
계속 흐르게 되어, 탱크를 파손시킬 가능성이 있다. 탱크의 파손을 방지하기 위해, Breather Valve등의 통기장치의 토출능력을 고려한 유량 설정이 필요하다.

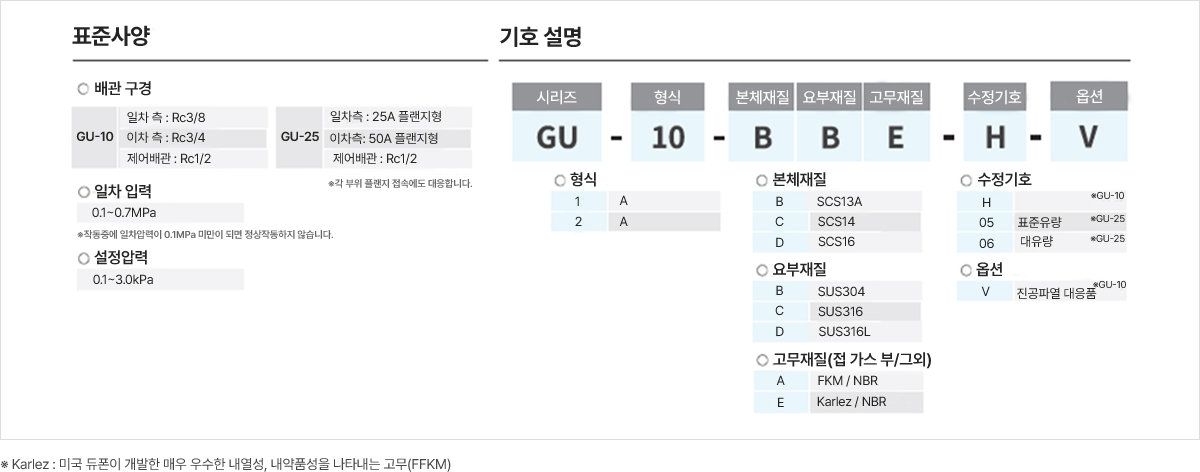

③ 그 외 사양

- 접속(GU-10) : 표준 1차측 Rc3/8, 2차측 Rc3/4, 제어관 측 Rc1/2 플랜지 식은 15A, 20A, 25A에서 지정 가능
- 재질
  본체 : SCS13A, SCS14, SCS16
  핵심부 : SUS304, SUS316, SUS316L
   패킹 : FKM, PTFE · Karlez ※
  일반적으로 반도체의 초순수 탱크에는 FKM
  그 외의 경우는 PTFE・ Karlez 를 권장

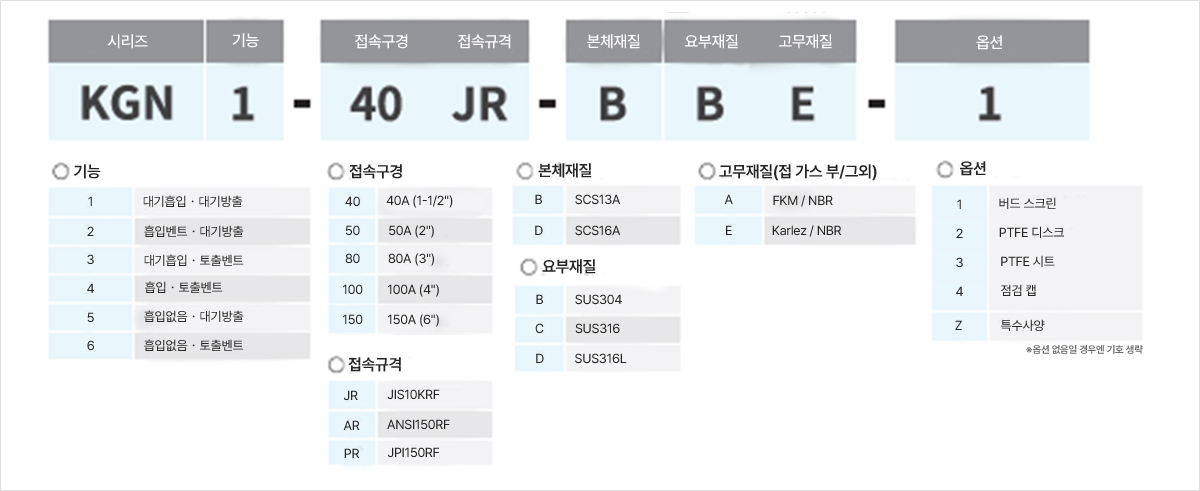

KEEPER BREATHER

Keeper Breather의 선정은, Breather Valve및 Gas Seal Unit의 조합으로 이루어지기 때문에, Breather Valve 및 Gas Seal Unit 의 선정요건과 같은 항목이 되나,
하기 사항과 같이 주의할 점이 있다.

  1. 1) 기능은 1-6까지 있으며, 토출기능 없는 제품(7,8)은 안전상 제외
  2. 2) Keeper Breather 의 구경은 40A, 50A, 80A, 100A, 150A 5종류로 되어 있다.
keeper-breather

기존에 설치된 탱크의 내부 압력 조정과 질소 Seal을 할 때에는, Breather Valve와 Gas Seal Unit을 각각 설치할 필요가 있었기 때문에, 탱크 상단에 적어도 3개 이상의 노즐을 설치하여, 기기를 배관할 필요가 있다.
따라서, 안전 대책이나 내용물의 열화 방지를 위해, 기존의 탱크에 추가하여 질소 Seal을 할 경우, 탱크 상단에 최대 3 곳의 배관용 노즐을 추가하는 공사가 필요하며, 탱크의 상태에 따라서는 관련대응이 불가능한 경우도 존재했다.
이러한 이슈에 대응하기 위해, 양쪽의 기능을 합치면서도, 탱크와의 접속부 1곳 만으로 설치가 가능하기 때문에, 추가공사 없이 설치를 실현한 제품이 Keeper Breather이다.
