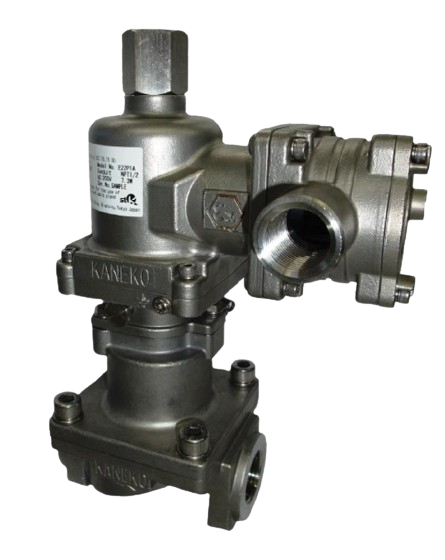

솔레노이드 밸브

M23 작동설명

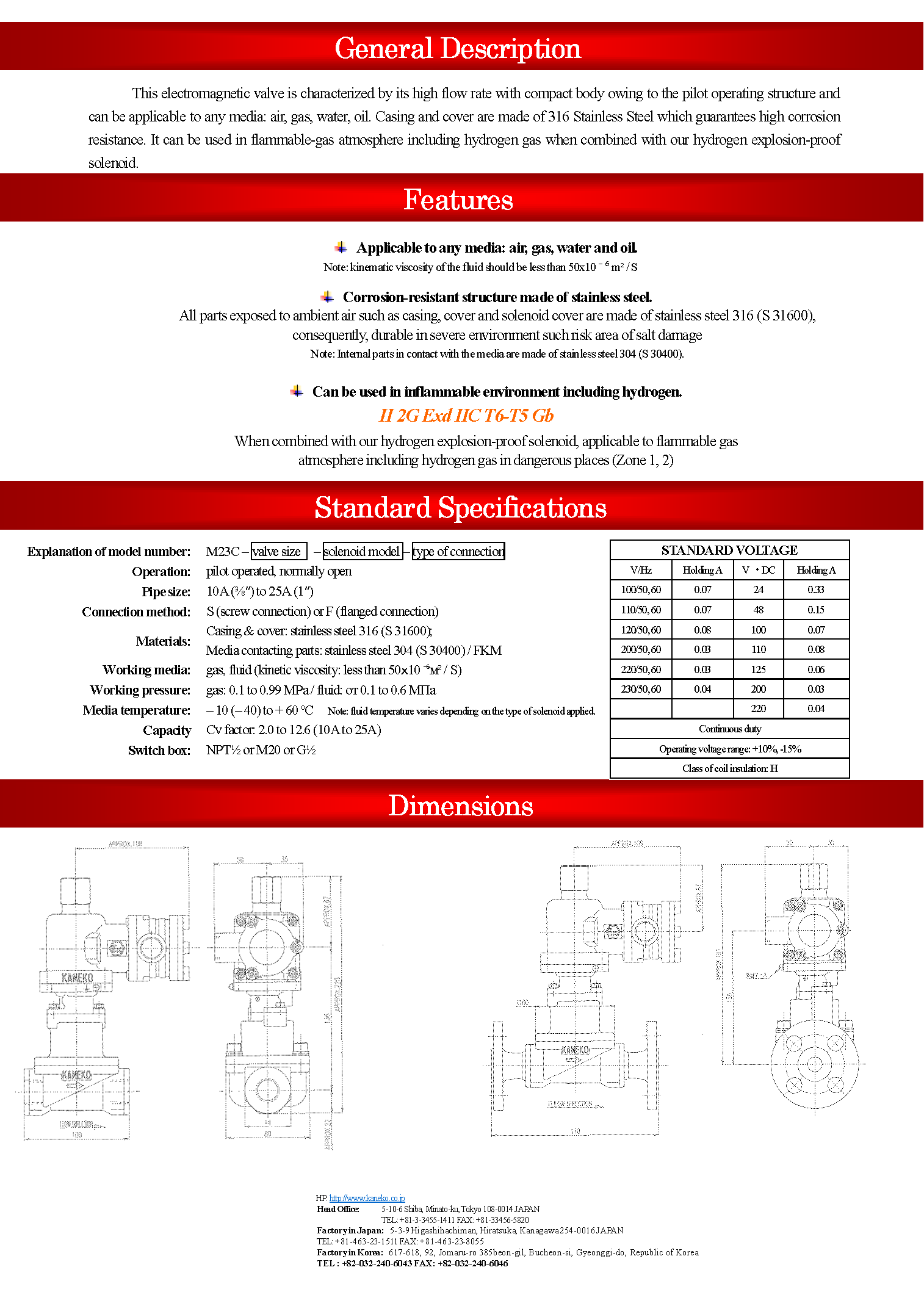

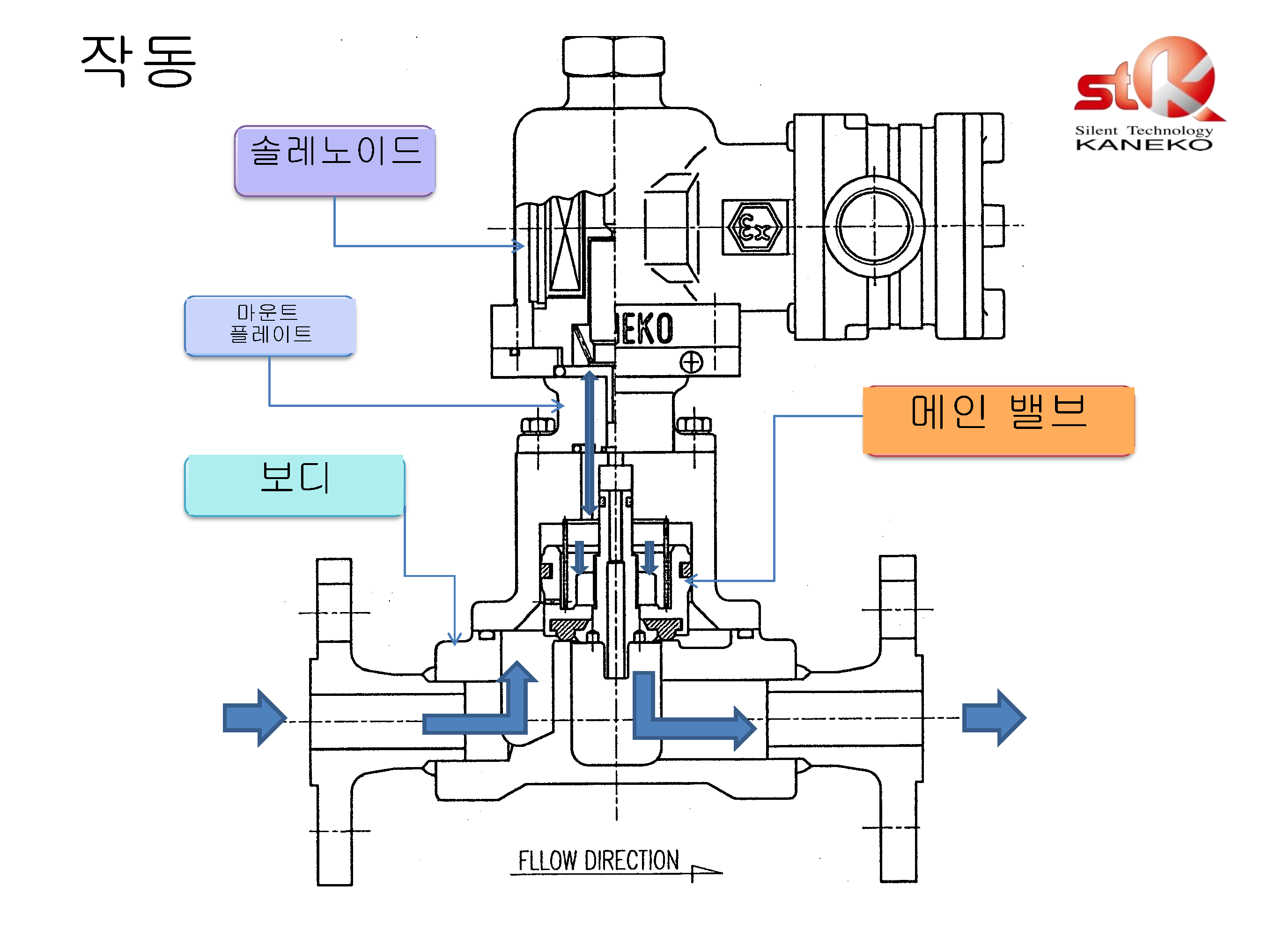

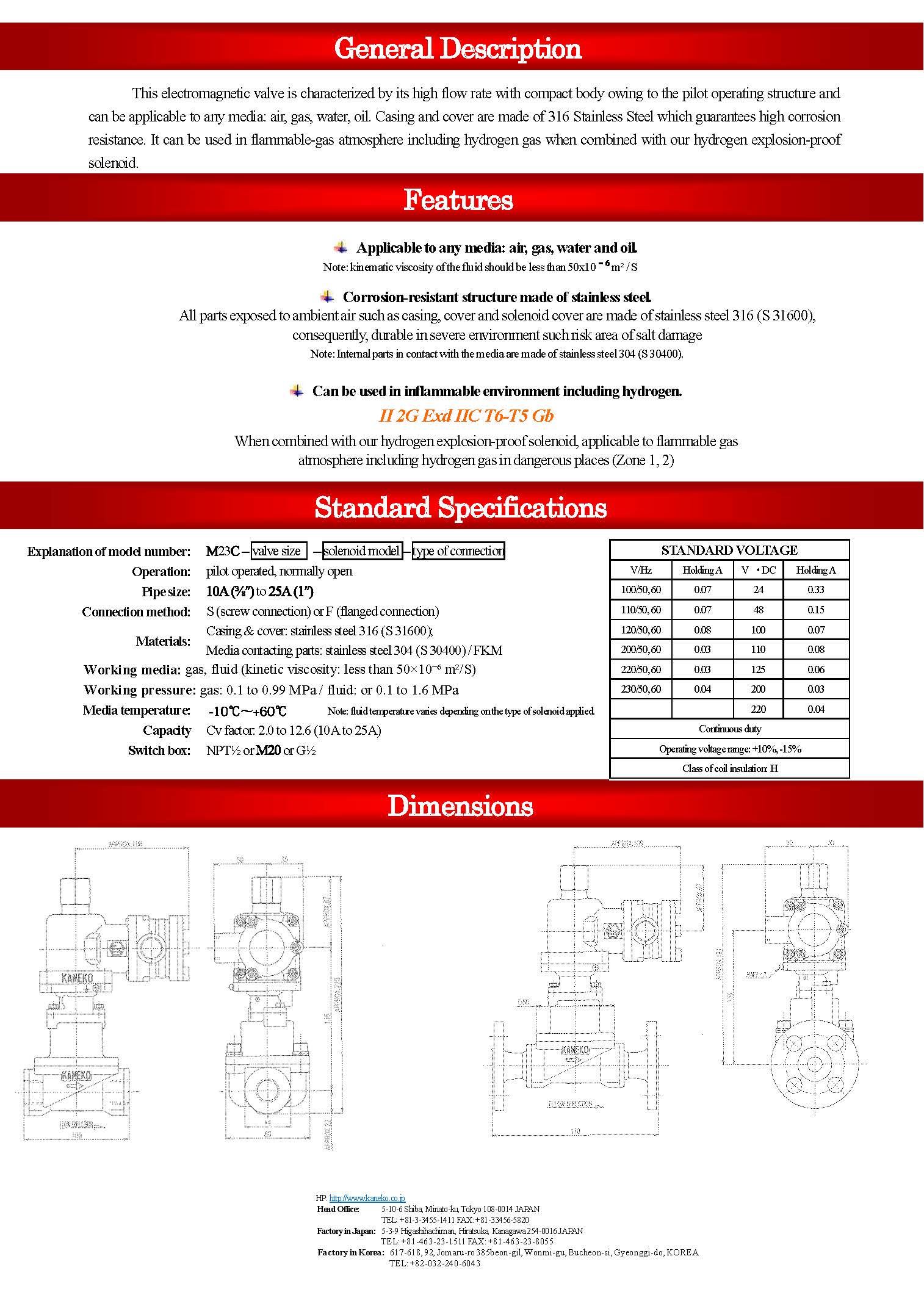

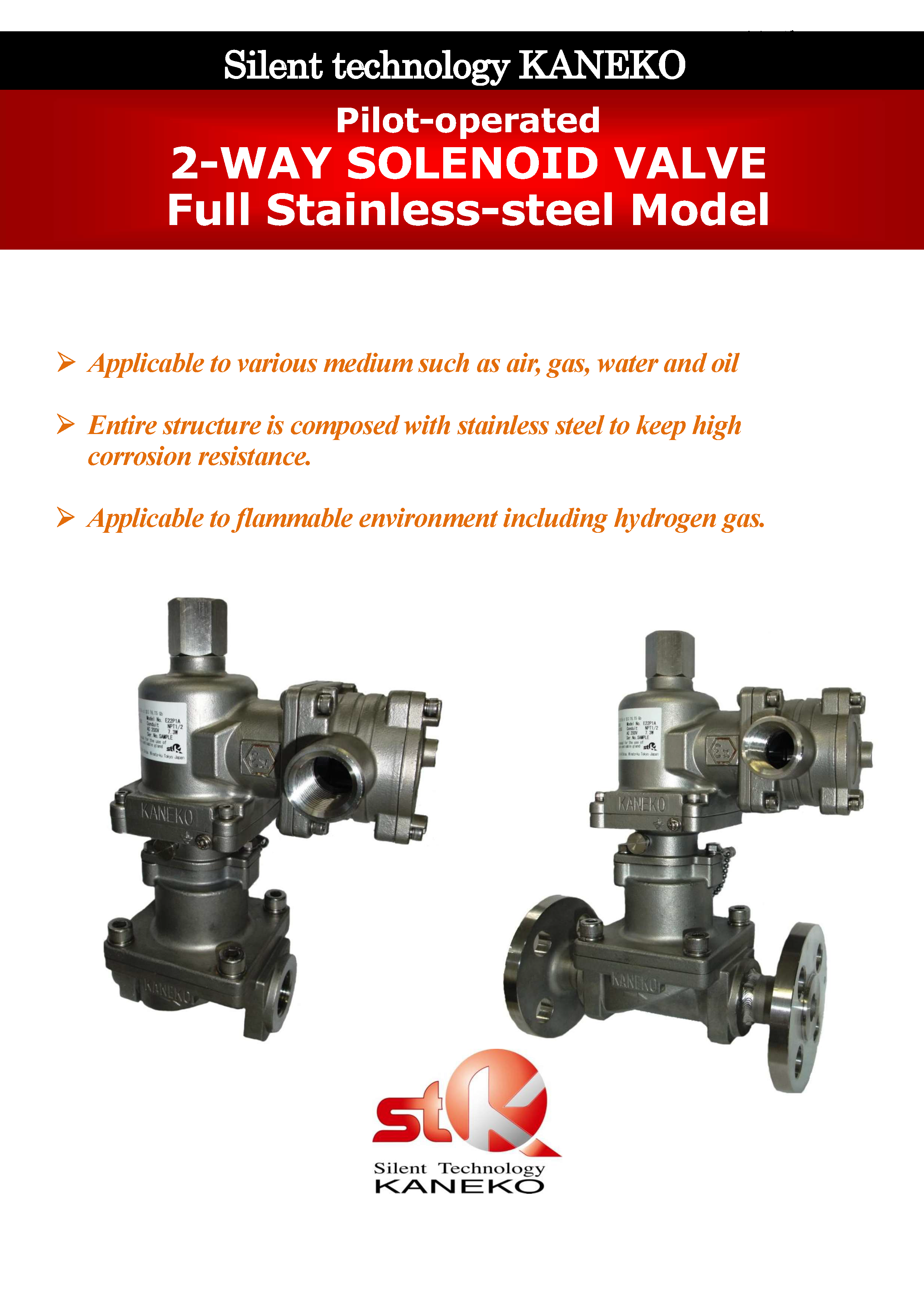

파일럿 작동 구조로 인해 컴팩트한 바디에 높은 유량을 제공하는 것이 특징이며 공기, 가스, 물, 오일 등 모든 유체에 적용할 수 있습니다.

케이스와 커버는 316 스테인리스 스틸로 제작되어 부식에 강합니다. 수소 방폭 솔레노이드와 함께 사용하면 수소가스를 포함한 가연성 가스 환경에서도 사용할 수 있습니다.

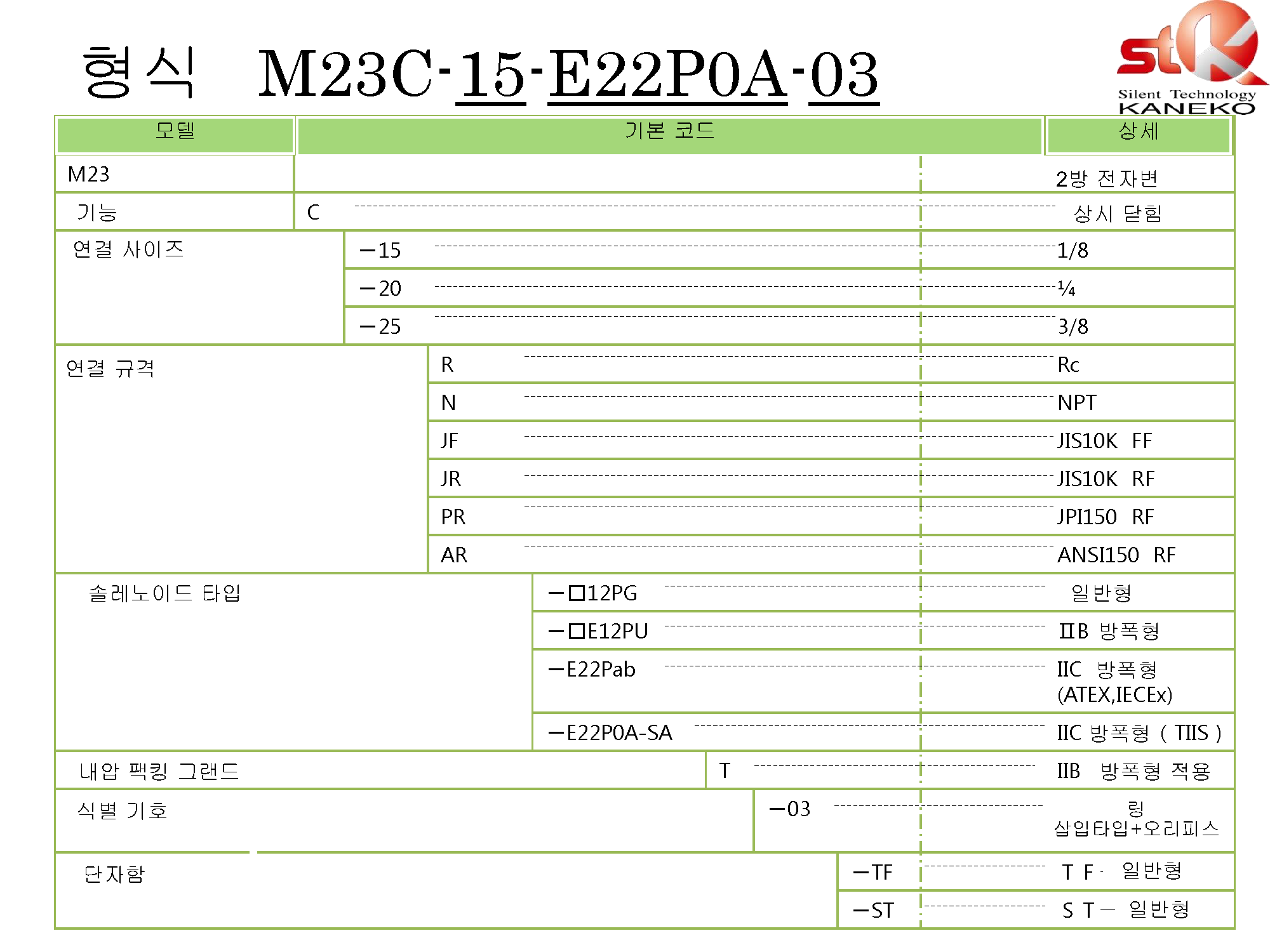

●공기, 가스, 물, 기름을 포함한 모든 유체에 적용할 수 있습니다.

참고: 유체의 운동점도는 50x10 - ⁶ m²/S 미만이어야 합니다.

*M23C는 유체 종류에 따라 사용 압력이 다르므로 유체 확인 부탁 드립니다.

AIR/GAS : 0.1~0.9MPa

WATER/OIL; 0.1~1.6MPa

●스테인리스 스틸로 제작된 부식 방지 구조.

케이스, 커버, 솔레노이드 커버 등 주변 공기에 노출되는 모든 부품은 스테인리스 스틸 316(S 31600)로 제작되었습니다,

따라서 염분으로 인한 손상 위험이 있는 지역과 같은 열악한 환경에서도 내구성이 뛰어납니다.

참고: 유체와 접촉하는 내부 부품은 스테인리스 스틸 304(S 30400)로 제작되었습니다.

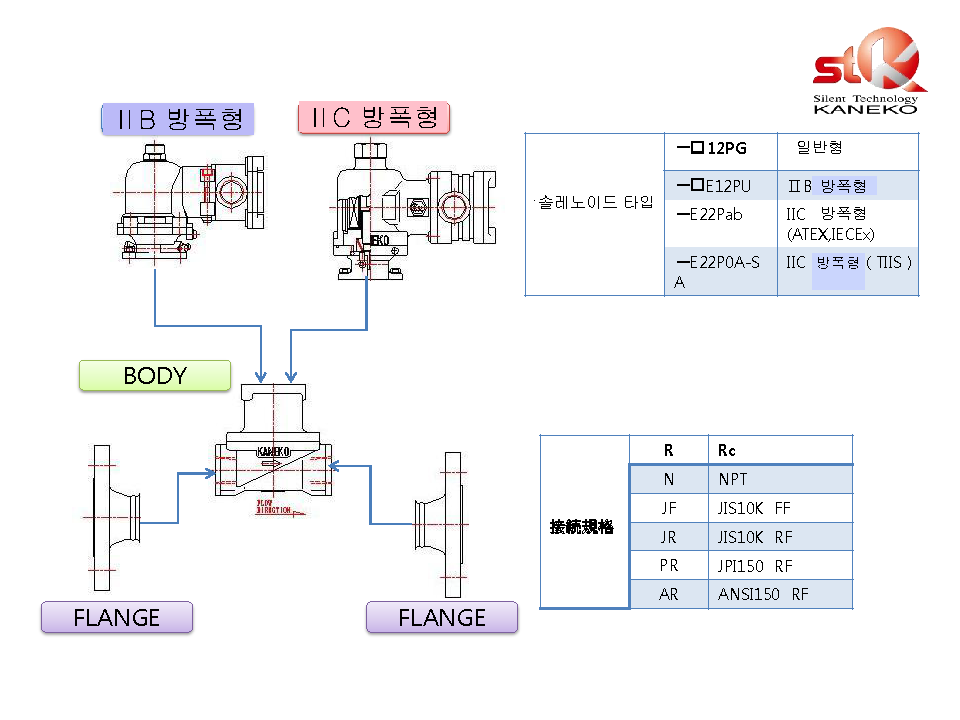

●수소를 포함한 인화성 환경에서 사용할 수 있습니다.

II 2G Exd IIC T6-T5 Gb

당사의 수소 방폭 솔레노이드와 결합하여 가연성 가스에 사용할 수 있습니다. 위험 지역(구역 1, 2)의 수소가 포함된 환경

※M23의 주위 온도 : -10～+40℃

①코일은 -20℃~ 가능

②바디는 저온용 ('-DL') 고무 O-ring을 사용하지 않음

→제품 전체를 볼 때 「-10～+40℃」이 됩니다.

　　（밸브측：-10～+60℃，Sol.측：-20～+40℃）

【M20 시리즈】

*특징 : SUS불가, 소형으로도 대용량 유량을 얻을 수 있습니다. (CV값 : 최대12.6) 설치 각도 자유 (360도).

수입품이기 때문에 일본 TIIS 방폭 인증만 대응 가능합니다.

※M20은 유체 종류에 따라 사용압력이 다릅니다.

・AIR, GAS : 0.05~0.09MPa

・WATER, LUBRICATING OIL : 0.05~1.6 MPa

*사용상 주의 : 파일럿 작동이므로 상시 최저작동차압을 0.05MPa 이상 확보 부탁 드립니다.

・유체 : 공기, 불활성 가스, 물, 오일 등 ・작동 압력 :  가스 0.05~0.9MPa 액체 0.05～1.6MPa ・작동 차압 : 상시 0.05MPa 이상 ・유체 온도 : -20℃～60℃까지 ・주변 온도 : -20℃～60℃(단, 유체가 얼지 않을 것) ・전기 정격 : 연속 ・허용 전압 변동률 : ＋10％，-15
