솔레노이드 밸브

모든 매뉴얼 리셋 제품은 지진을 대비할 수 있는 진동 시험 검증을 거치는 제품입니다.

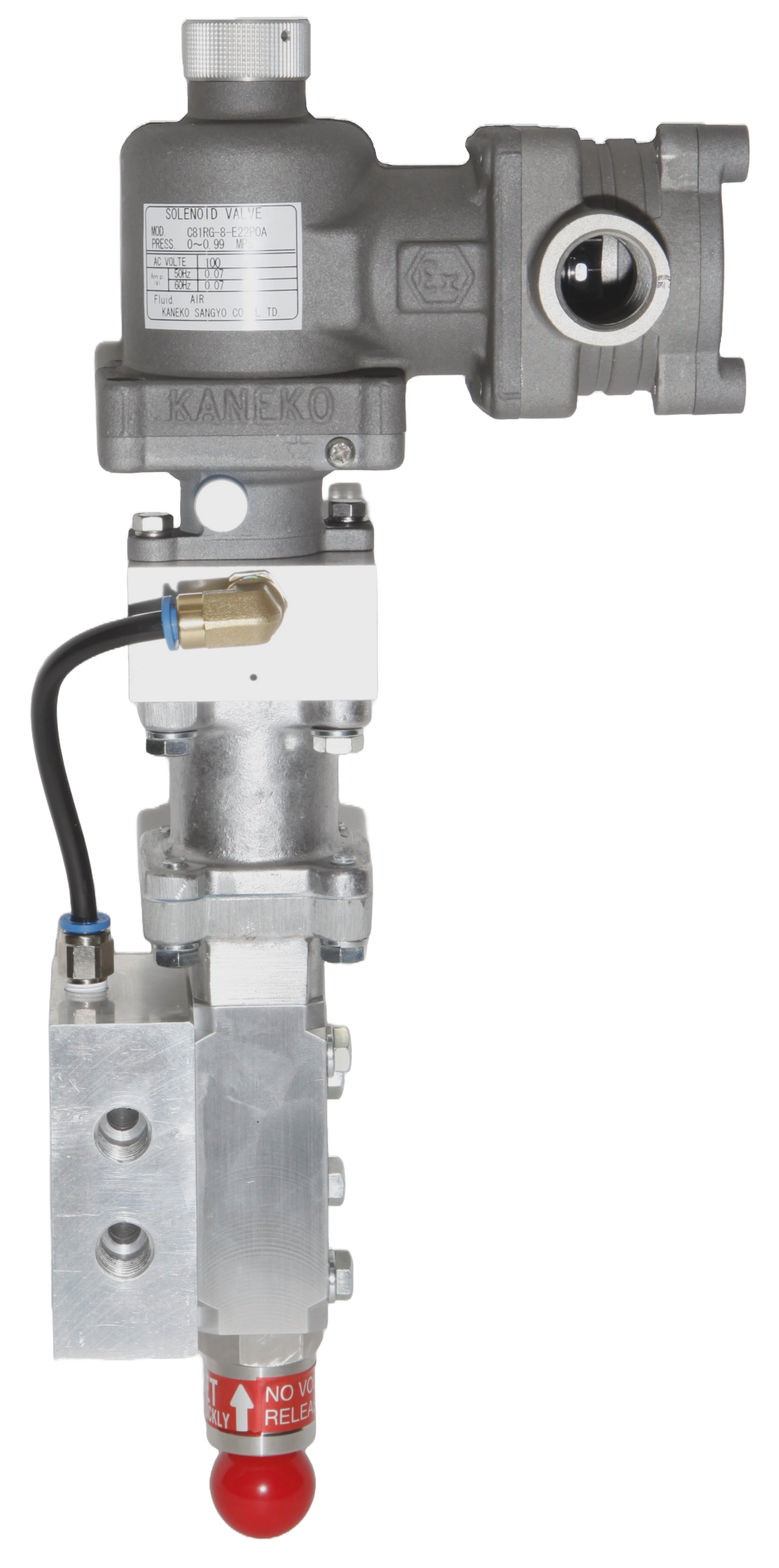

C81Series의 솔레노이드 밸브는 4Port・2Position의  매뉴얼 리셋식 솔레노이드 밸브입니다.

매뉴얼 리셋식 솔레노이드 밸브는, 비상용으로 사용되는 솔레노이드 밸브로, 일반 솔레노이드 밸브는 통전, 정전에 대해 자동으로 전환 동작을 하지만,

매뉴얼 리셋식 솔레노이드 밸브는 한 번 동작하면 다시 통전 또는 정전이 되더라도 수동으로 리셋을 하지 않는 한, 작동 위치를 바꾸지 않는 구조를 가진 반자동 밸브입니다.

반자동 밸브이므로 일반 솔레노이드 밸브와 같이 전원의 ON-OFF에 따라 자유롭게 밸브가 작동되는 일은 없습니다.

・RG형: 통전 시 Ratchet형

통전 후 RESET 방향으로 버튼을 누르면 그 위치가 정상 위치에서 공기 공급구(IN)와 OUT1이 연결되고 OUT2에서 EXH2로 배기됩니다.

비상시 정전으로 인해 리셋이 해제되고, IN과 OUT2가 연결되어 OUT1이 EXH1에서 배기됩니다.

이후 솔레노이드 밸브에 전원이 통전되어도, 수동으로 RESET 방향으로 버튼을 누르지 않는 한 비상 위치를 유지합니다.

・TG형 : 정전 시 Ratchet형

정전 시 RESET 방향으로 버튼을 누르면 그 위치가 정상 위치에서 공기 공급구(IN)와 OUT1이 연결되고 OUT2에서 EXH2로 배기됩니다.

비상시에는 통전됨으로써 리셋이 해제되고, IN과 OUT2가 연결되어 OUT1이 EXH1에서 배기됩니다.

이후 솔레노이드 밸브를 정전시켜도 수동으로 RESET 방향으로 버튼을 누르지 않는 한 비상 위치를 유지합니다.
