GU-10

반도체 산업이나 의약품 제조에 필수적인 초순수 및 정제수, 화학물질, 의약품, 석유제품, 식품 등 액체나 분말을 저장할 때, 이들이 공기와 접촉하여 변질되는 것을 방지하기 위해 탱크에 불활성 가스를 봉입하는 방법이 취해지고 있습니다.

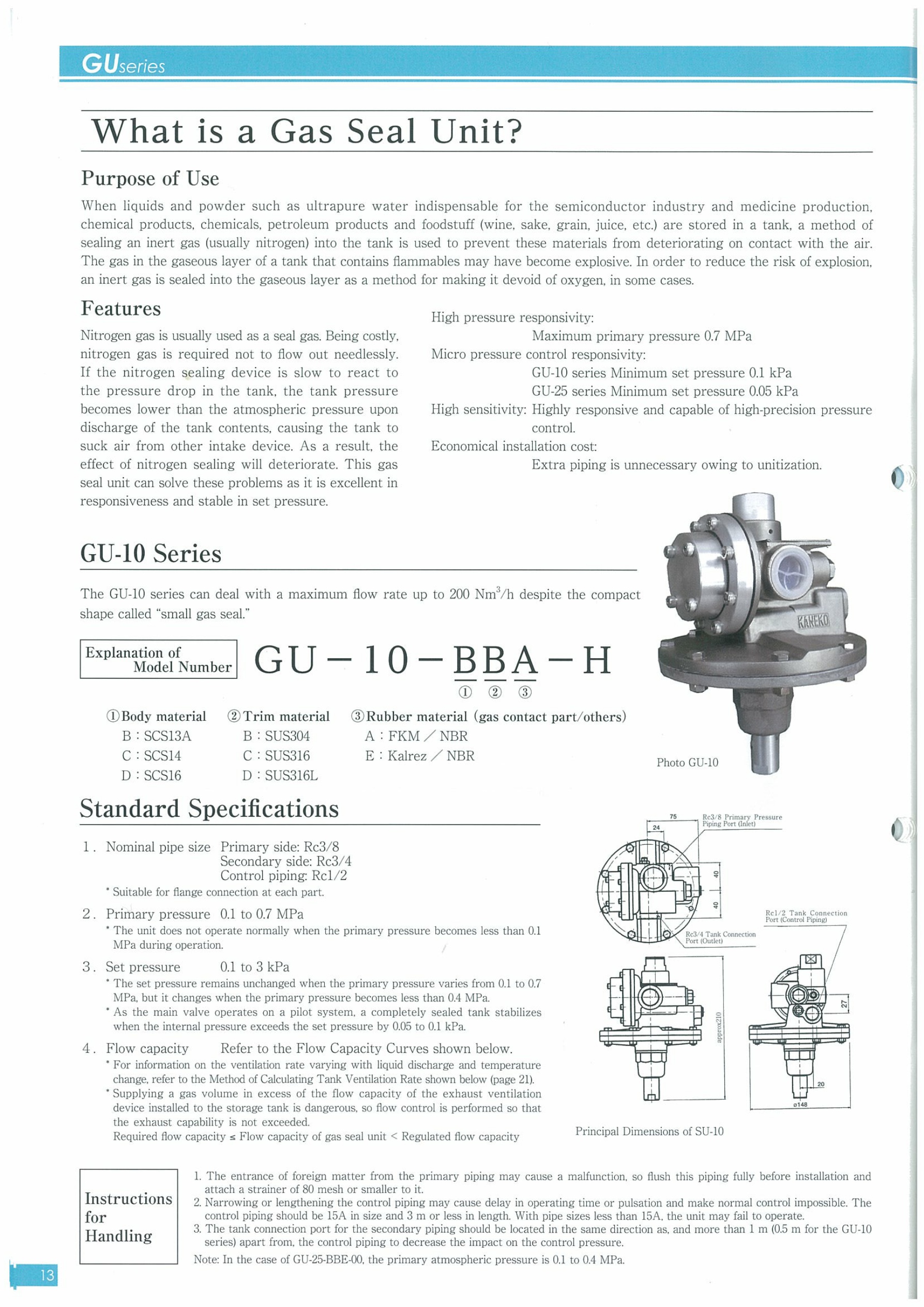

가스실 유닛(GAS SEAL UNIT)은 저장 탱크를 질소 가스 등으로 미압(微圧)으로 유지하기 위한 것으로, 설정 압력은 다음과 같은 두 종류가 있습니다.

GU-10：구경 3/8B 타입으로 0.1~3kPa

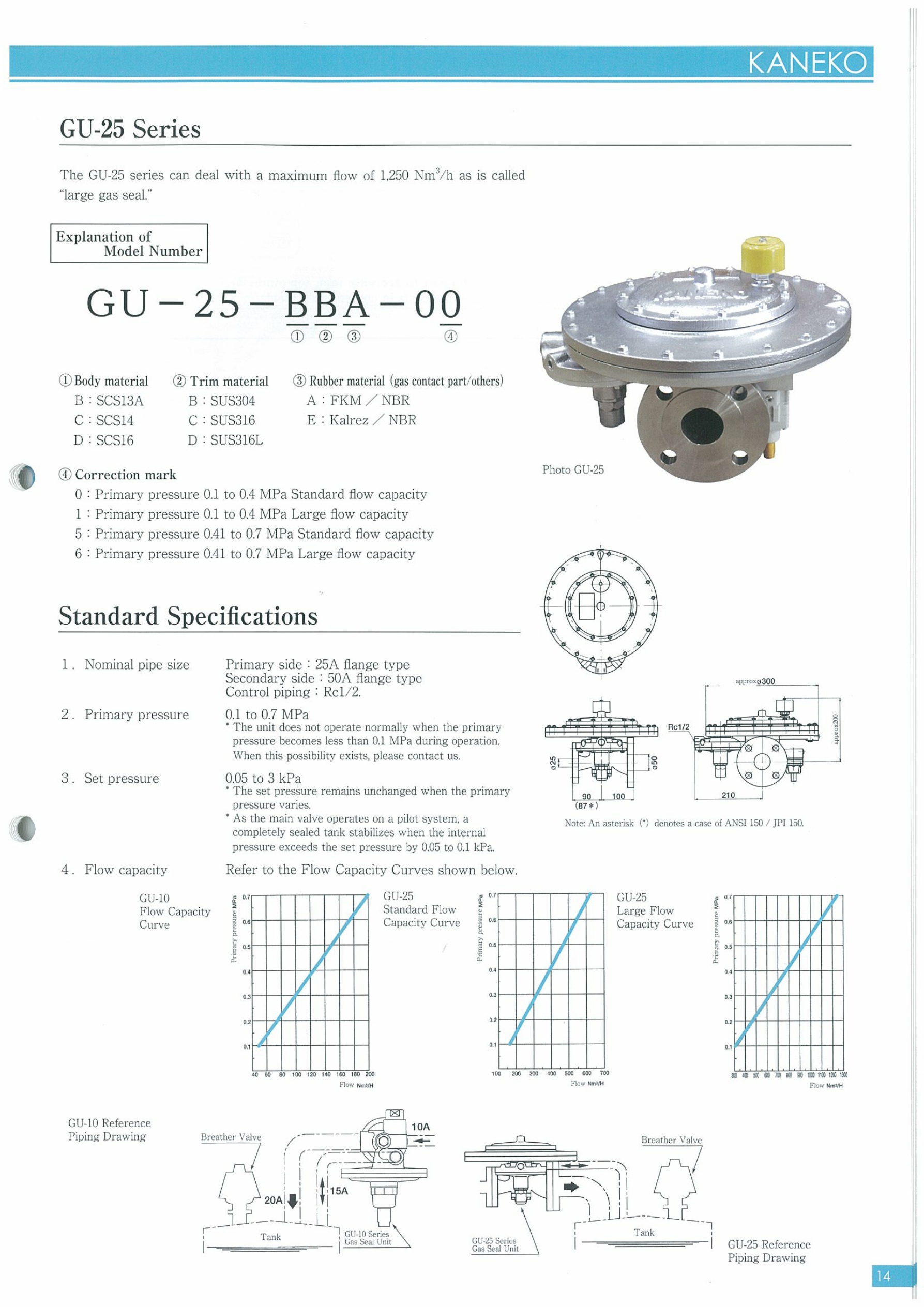

GU-25：구경 1B 타입, 0.1~3kPa

*GU25는 150A부터
*150A미만은 GU10

카달로그 다운로드

인증서 보기

상세정보

●GU-10의 특징

대기 중의 먼지가 유입되는 것을 피할 순수 저장 탱크 등의 방진에 최적입니다.

공기 등에 닿으면 변질, 열화되는 식품, 약품, 석유제품 등의 저장탱크에서 내용물과 활성가스와의 차단에 최적입니다.

가연성 내용물의 저장탱크에 불활성 가스를 봉입하여 폭발이나 화재를 방지하는 데 적합합니다.

【표준사양】

NOMINAL PIPE SIZE

・일차측 Rc3/8

・이차측 Rc3/4(탱크측)

・제어관 Rc1/2 (탱크 측)

・일차 압력 : 0.1~0.7MPa*1

・설정 압력 : 0.1~3kPa*2

*1 작동 중 1차 압력이 0.1MPa 미만이 되면 정상적으로 제어되지 않습니다.

*2 일차 압력이 변동하면 그에 따라 설정 압력도 변화합니다.

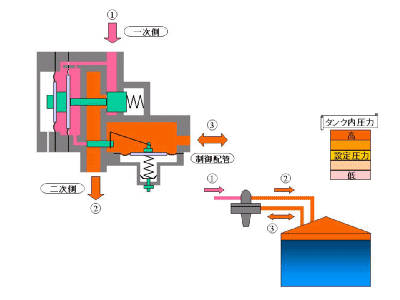

파일럿 방식으로 주밸브를 작동시키기 때문에 완전 밀폐형 탱크에서는

내압이 설정 압력보다 0.05~0.1kPa 정도 높은 곳에서 안정화됩니다.
